¿Sabes cuánto dinero pierden las empresas por fallas no detectadas en sus equipos? Mucho se va en reparaciones, tiempo muerto y, peor aún, riesgos de seguridad. Aquí es donde los bancos de pruebas se convierten en tu mejor aliado.
Estas instalaciones especializadas permiten validar cada componente antes de ponerlo en operación, evitando sorpresas costosas y garantizando que los sistemas hidráulicos funcionen a la perfección desde el primer día.

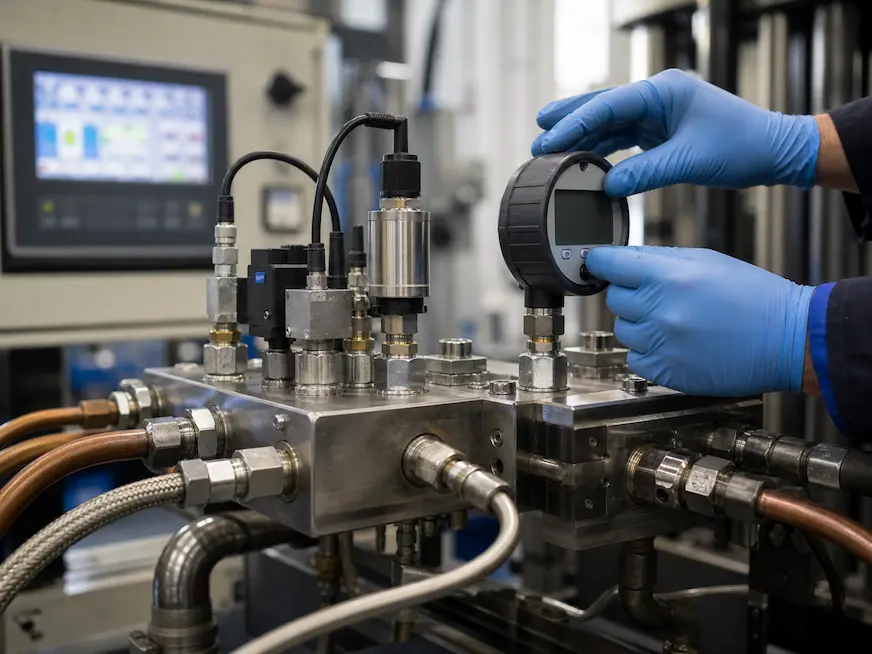

¿Qué es un banco de pruebas?
Se trata de una instalación controlada con herramientas especializadas que replica las condiciones reales de operación para evaluar el rendimiento, funcionalidad y resistencia de componentes como bombas hidráulicas, motores hidráulicos y válvulas hidráulicas. Esta caracterización permite detectar fallas antes de que se conviertan en problemas mayores, validando la exigencia y durabilidad de cada producto.
En la práctica, un banco de pruebas reproduce el régimen de operación del componente fuerza, gasto volumétrico, temperatura y velocidad en un entorno controlado y captura un dictamen verificable.
¿Cómo funciona un banco de pruebas hidráulico?
Un banco hidráulico apoya el desarrollo, validación y recepción de componentes mediante un proceso secuencial controlado de extremo a extremo:
- Montaje del componente. Primero se instala la pieza o el sistema completo en el banco, conectándolo a las fuentes de energía mecánica y a la instrumentación correspondiente.
- Configuración de parámetros. Se ajustan las condiciones según las especificaciones del fabricante o del cliente: niveles de caudal, temperatura del agua y demanda de trabajo.
- Ejecución de pruebas funcionales. El equipo somete el componente a diferentes escenarios mientras los sensores recopilan datos en tiempo real.
- Análisis de resultados. La información recolectada muestra si hay fugas, pérdidas de eficiencia o cualquier desviación durante la prueba respecto a los estándares esperados, y se entrega un reporte con gráficas y dictamen final.
Componentes principales de un banco de pruebas
Para que un banco funcione de forma correcta se necesita de varios elementos trabajando en conjunto:
- Sistema de accionamiento. Genera la potencia necesaria para operar el banco durante el ensayo, con motor eléctrico, bomba de desplazamiento variable y depósito.
- Instrumentos de medición. Proporcionan información sobre flujo, presión dinámica, temperatura y fuerza, con instrumentación de alta precisión: transductores, medidores y dinamómetros.
- Placas de montaje. Aseguran los componentes durante los procedimientos más exigentes.
- Sistema de control. Coordina todas las funciones básicas mediante software especializado, con HMI y PLC para parametrizar perfiles, ejecutar simulación y registrar resultados con precisión.
- Red existente de tuberías. Distribuye el fluido hidráulico según los requerimientos del proceso, en operación segura para el operador.
¿Cuáles son los tipos de bancos de pruebas?
No todos son iguales. Dependiendo de tu industria y necesidades específicas, encontrarás una amplia gama de opciones:
Hidráulicas y neumáticas
Estos bancos están diseñados específicamente para evaluar sistemas hidráulicos y neumáticos. Simulan régimen de alta presión, verifican el funcionamiento de circuitos completos y detectan problemas de compatibilidad entre componentes; los neumáticos trabajan con aire comprimido en válvulas, actuadores y circuitos de control.
Eléctricas y electrónicas
Son fundamentales para probar la parte eléctrica de máquinas industriales, validando circuitos de control y módulos de inyección electrónicos.
Para motores y válvulas
Diseñados exclusivamente para evaluar el rendimiento de estos componentes críticos bajo distintas condiciones de operación, demanda y temperatura.
Estructurales
Las pruebas mecánicas y estructurales evalúan la integridad de componentes sometidos a esfuerzos extremos, garantizando que soporten demandas pesadas. Aplican a chasis, soportes, ejes, brazos y bastidores.
Climáticos y de envejecimiento acelerado
Estos modelos exponen el componente a temperatura, humedad, niebla salina o ciclos térmicos para anticipar el desempeño en escenarios extremos. Frecuentes en automotriz y electrónica de potencia.
Manuales vs automatizados
Un banco manual exige al operador ajustar parámetros y registrar lecturas. Un banco automatizado ejecuta perfiles preprogramados sin intervención, lo que mejora la repetibilidad y permite recopilar mediciones para fines estadísticos. Por entorno, los modelos para laboratorio operan en planta de investigación con foco en validación de prototipos; los industriales se integran en línea para inspección y operación seriada.
¿Qué se mide en un banco de pruebas hidráulico?
En este equipo se cuantifican variables que definen el funcionamiento y la integridad del componente:
- Presión estática y dinámica en distintos puntos del circuito.
- Volumen desplazado a régimen nominal y de fuga interna.
- Temperatura del fluido y de superficies de contacto.
- Torque y RPM en el eje de bombas y motores.
- Carga axial, radial o de empuje sobre actuadores.
- Pérdidas internas y externas a régimen de trabajo.
- Durabilidad a sobreesfuerzo y a ciclos de fatiga.
Cada parámetro se reporta junto con la incertidumbre del instrumento, requisito básico de todo proceso técnico.
Aplicaciones
Los bancos de prueba son indispensables en múltiples sectores donde estos circuitos juegan un papel crucial:
En la minería y construcción, validan componentes que trabajarán bajo escenarios extremos de polvo y vibración, asegurando que la maquinaria pesada responda correctamente bajo cargas variables.
En la industria manufacturera, se utilizan para certificar componentes antes de integrarlos a líneas automatizadas; en agricultura tecnificada, donde los sistemas hidráulicos controlan implementos de alta calidad, garantizan fiabilidad en cada temporada de cosecha.
En petróleo y energía, se aplican a válvulas de seguridad, actuadores hidráulicos y unidades de potencia para plataformas, en aplicaciones industriales con trazabilidad metrológica exigida por PEMEX y CFE. En automotriz, abarcan dirección hidráulica, suspensiones, módulos de freno y unidades de servoasistencia electrónica.
Normativa y trazabilidad metrológica en México
La operación de un banco en territorio mexicano se enmarca en disposiciones técnicas y operativas que conviene referenciar en cada reporte.
Normas Oficiales Mexicanas
- NOM-004-STPS-1999: protección y dispositivos de seguridad en maquinaria.
- NOM-026-STPS-2008: colores y señales de seguridad e identificación de tuberías.
- NOM-008-SCFI-2002: sistema general de unidades de medida en certificados y reportes.
ISO 4413, ISO/IEC 17025 y CENAM
La ISO 4413 establece reglas operativas para potencia hidráulica. La ISO/IEC 17025 especifica los requisitos para laboratorios de calibración acreditados; en México la acreditación la otorga la Entidad Mexicana de Acreditación, A.C. (ema). Los instrumentos del banco transductores, caudalímetros, dinamómetros deben calibrarse contra patrones reconocidos por el Centro Nacional de Metrología (CENAM); sin esa cadena un reporte pierde validez frente a la exigencia esperada por el cliente final.
Banco propio o servicio externo: cómo decidir
La decisión entre adquirir tu propio banco o contratar el servicio externo depende del volumen de pruebas, la especialización requerida y el retorno esperado:
- Volumen. Volumen alto y recurrente favorece banco propio; pruebas esporádicas, tercerizado.
- Variedad. Una cartera amplia de modelos exige varios bancos especializados; el servicio externo evita inmovilizar capital.
- Personal. Operar un banco con criterio metrológico requiere personal capacitado.
- Espacio. Las áreas requieren superficie disponible, suministro eléctrico y manejo de fluidos.
- Trazabilidad. El servicio externo entrega certificados vigentes; con banco propio se debe sostener un programa interno de calibración.
- Confidencialidad. El desarrollo de prototipos sensibles puede inclinar la balanza hacia banco interno.
Si el costo anual de operación, capacitación y calibración supera el doble del proyectado por servicio externo, conviene revisar el caso.
Beneficios de utilizar bancos de pruebas
- Seguridad garantizada. Detecta fallas potenciales antes de que pongan en riesgo al usuario o a otros equipos.
- Reducción de costos. Evita reparaciones costosas y tiempos muertos en producción.
- Calidad certificada. Valida que cada producto cumpla con los estándares más exigentes.
- Información confiable. Se obtienen datos precisos sobre el rendimiento real de tus máquinas.
- Capacitación práctica. Tu personal aprende a operar y mantener los sistemas en buenas condiciones.
Servicio de banco de pruebas con Rexroth-SHI
En Rexroth-SHI entendemos que cada componente hidráulico es una inversión importante para tu operación. Por eso ofrecemos servicios especializados que combinan tecnología de punta con la experiencia de nuestro equipo técnico, con respaldo en investigación y desarrollo.
Evaluamos bombas, motores, válvulas y conjuntos completos, entregándote reportes detallados con toda la información que necesitas para tomar decisiones informadas sobre tus productos. No dejes la calidad de tus modelos al azar: con nuestras herramientas de diagnóstico y productos relacionados de alta gama, garantizamos que cada componente cumpla con tus expectativas antes de llegar a tu línea, con apoyo en herramientas digitales y de inspección propias.
¿Necesitas validar tus componentes hidráulicos con respaldo metrológico? Contacta al equipo Rexroth-SHI y programa tus evaluaciones en banco con reporte trazable y dictamen técnico verificable.
Preguntas frecuentes
¿Cuándo necesito usar un banco de pruebas?
Siempre que adquieras componentes nuevos, repares productos existentes o desarrolles soluciones personalizadas. También conviene realizar ensayos periódicos como parte del mantenimiento preventivo, sobre todo en máquinas donde una falla puede detener toda la línea.
¿Se pueden simular fallas reales dentro de un banco de pruebas?
Absolutamente. Los bancos permiten replicar escenarios adversos como sobrecarga, fluctuaciones de temperatura, pérdidas súbitas y otros eventos que podrían ocurrir en campo. Esta capacidad es invaluable para entrenar a tu equipo y mejorar los protocolos operativos.
¿Qué tipo de reportes genera un banco de pruebas hidráulico?
Recibes documentación completa con gráficas de rendimiento, tablas comparativas, métricas de desempeño y recomendaciones específicas. Toda esta información te ayuda a tomar decisiones basadas en evidencia técnica sólida, no en suposiciones.
¿Cuáles son los 4 niveles de pruebas?
Se reconocen cuatro niveles de pruebas: prueba unitaria (componente aislado), prueba de integración (subsistema con sus interfaces), prueba de sistema (conjunto en banco) y validación de aceptación (verificación contra los requisitos del cliente).
¿Cuándo conviene tercerizar el servicio?
Cuando el volumen anual de pruebas no justifica la inversión, cuando el componente requiere instrumentación específica que tu planta no tiene, o cuando el cliente final exige reportes emitidos por un proveedor independiente.
¿Qué diferencia hay entre un banco de pruebas y un test bed?
Ninguna: test bed es el término en inglés. En documentación bilingüe ambos se usan indistintamente; el sector aeroespacial y automotor mexicano mantiene a veces el anglicismo en planos y especificaciones.
