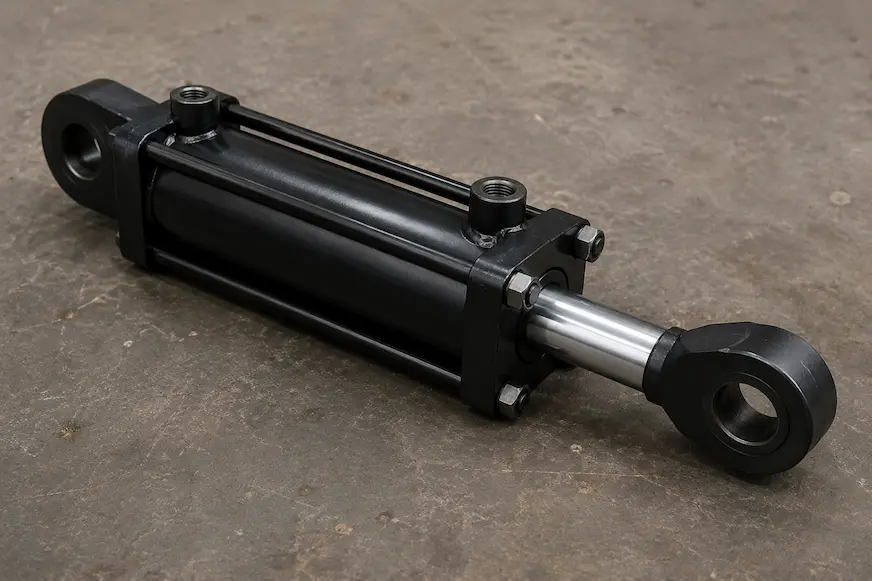

Un cilindro hidráulico es un actuador mecánico que convierte la energía hidráulica de un fluido a presión en energía mecánica: fuerza y movimiento lineal. Transforma la presión ejercida por el aceite hidráulico sobre un pistón en un desplazamiento en línea recta, capaz de mover o levantar objetos pesados con precisión.
Los cilindros hidráulicos son componentes centrales de cualquier sistema hidráulico, presentes en maquinaria industrial, maquinaria pesada, maquinaria agrícola y equipos de construcción.
¿Para qué sirve un cilindro hidráulico?
Un cilindro hidráulico sirve para generar fuerza mecánica y movimiento lineal en sistemas donde se requiere desplazar, levantar o empujar cargas con control preciso. Al convertir la energía hidráulica del fluido en fuerza aplicada sobre un pistón, permite ejecutar tareas que exigen potencia constante y posicionamiento exacto.
Entre las aplicaciones más comunes de los cilindros hidráulicos se encuentran:
- Construcción: operación de brazos de excavadoras, grúas y equipo de movimiento de tierra.
- Maquinaria industrial: prensas hidráulicas para conformado y compactación de piezas.
- Maquinaria agrícola: sistemas de elevación e inclinación en tractores e implementos.
- Procesos industriales en general: automatización de líneas de producción donde se requiere fuerza controlada sobre materiales o piezas.
En estas industrias y aplicaciones industriales, el cilindro trabaja como parte de un sistema hidráulico más amplio, con una bomba hidráulica que genera el flujo y válvulas hidráulicas que lo dirigen hacia el cilindro.

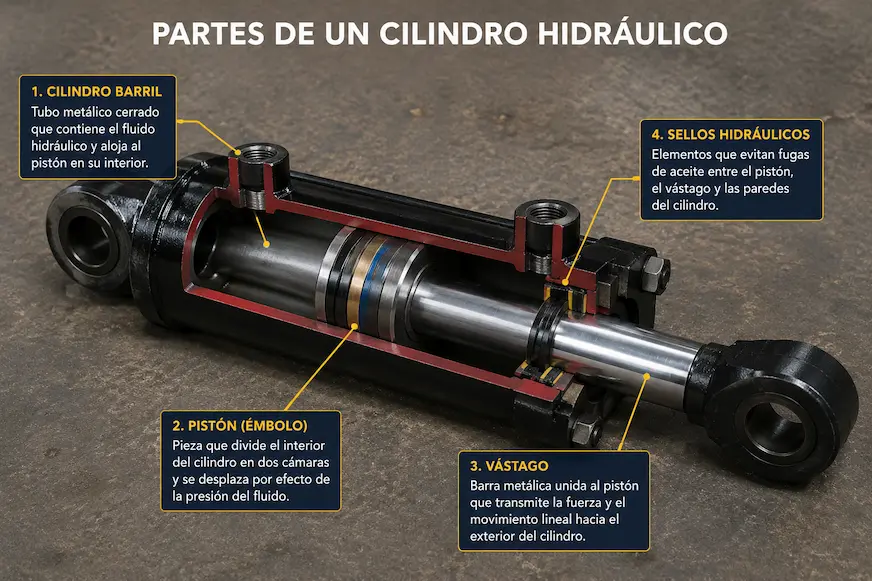

Partes de un cilindro hidráulico
Un cilindro hidráulico está compuesto por un conjunto de componentes que trabajan de forma coordinada para transformar presión en movimiento:
| Componente | Función |
| Cilindro barril | Tubo metálico cerrado que contiene el fluido hidráulico y aloja al pistón en su interior. |
| Pistón (émbolo) | Pieza que divide el interior del cilindro en dos cámaras y se desplaza por efecto de la presión del fluido. |
| Vástago | Barra metálica unida al pistón que transmite la fuerza y el movimiento lineal hacia el exterior del cilindro. |
| Sellos hidráulicos | Elementos que evitan fugas de aceite entre el pistón, el vástago y las paredes del cilindro. |
Los cilindros soldados son la variante constructiva más común, y buscan garantizar que el sistema hidráulico opere sin fugas bajo presión constante.
¿Cómo funcionan los cilindros hidráulicos?
El funcionamiento de los cilindros hidráulicos sigue un principio simple, aunque requiere componentes precisos para ejecutarse de forma segura:
- La bomba hidráulica impulsa el aceite hidráulico hacia el interior del cilindro, generando presión hidráulica sobre una de las caras del pistón.
- Esa fuerza empuja al pistón dentro del cilindro barril, desplazándolo en línea recta.
- El vástago, unido al pistón, transmite ese movimiento lineal hacia el exterior, aplicando fuerza sobre la carga o el mecanismo conectado.
- Las válvulas hidráulicas controlan la dirección del flujo del fluido, permitiendo que el pistón avance o retroceda según se requiera.
Este principio de transmisión hidráulica —donde la presión aplicada a un fluido confinado se transmite de manera uniforme— es lo que permite que un cilindro relativamente compacto genere fuerza suficiente para mover cargas de gran peso.
Tipos de cilindros hidráulicos que existen
Existen distintos tipos de cilindros hidráulicos según la forma en que aplican fuerza y la dirección en la que operan:
| Tipo de cilindro | Dirección de fuerza | Uso recomendado |
| Simple efecto | El fluido aplica presión en un solo sentido; el retorno del pistón se da por gravedad o resorte. | Aplicaciones donde solo se requiere fuerza en una dirección, como elevación de cargas. |
| Doble efecto | El fluido hidráulico entra y sale por ambos lados del pistón, generando fuerza en las dos direcciones. | Sistemas hidráulicos que requieren control preciso de avance y retroceso, como maquinaria pesada. |
| Cilindros telescópicos | Varias etapas de cilindro se extienden de forma secuencial, alcanzando carreras largas desde un tamaño compacto. | Equipos donde el espacio de instalación es limitado pero se necesita gran extensión, como volteos y grúas. |
La selección del tipo adecuado depende de la carga a mover y el espacio disponible para su instalación.
Presión de operación de un cilindro hidráulico
La presión es la variable que determina la fuerza que un cilindro hidráulico puede generar: a mayor presión hidráulica aplicada sobre el pistón, mayor es la fuerza transmitida a través del vástago. Como referencia general de la industria, los cilindros hidráulicos suelen operar en un rango de presión de aproximadamente 140 a 350 bar (entre 2,000 y 5,000 PSI), muy por encima de los cilindros neumáticos que trabajan con aire comprimido a presiones de 6 a 17 bar (100 a 250 PSI) aproximadamente.
Estos valores son rangos de referencia técnica del sector; la presión máxima real de cada cilindro debe confirmarse con su hoja de especificaciones antes de instalarlo y operarlo.
¿Cómo reparar o diagnosticar cilindros hidráulicos dañados?
Antes de reparar un cilindro hidráulico es necesario identificar la causa de la falla. Las señales más comunes que indican que un cilindro requiere revisión son:
- Fugas visibles de aceite hidráulico en el vástago o en las uniones del cilindro barril.
- Movimiento errático o pérdida de fuerza durante el desplazamiento del pistón.
- Ruido anormal durante la operación del sistema hidráulico.
- Rayones, corrosión o desgaste visible en la superficie del vástago.
El aceite hidráulico es el líquido de trabajo del sistema; su contaminación durante una reparación mal ejecutada es una de las causas más comunes de fallas repetidas. El proceso general para reparar un cilindro hidráulico dañado sigue estos pasos:
- Desmontaje del cilindro: se retira el cilindro del equipo y se libera la presión del sistema hidráulico de forma segura.
- Limpieza de componentes: se limpian el cilindro barril, el pistón y el vástago para eliminar contaminación y residuos.
- Inspección de piezas: se revisan los sellos hidráulicos, el vástago y las superficies internas en busca de desgaste, fugas o daño.
- Reemplazo de sellos y componentes desgastados: se sustituyen los sellos hidráulicos y cualquier pieza que muestre deterioro.
- Rectificación o reemplazo del vástago: si el vástago presenta daño estructural, se rectifica o se reemplaza para restablecer su funcionamiento correcto.
- Prueba de presión: una vez reensamblado, el cilindro se prueba bajo presión hidráulica controlada para verificar que no existan fugas ni pérdida de fuerza.
Estas tareas deben realizarse en un entorno controlado, ya que la contaminación del fluido durante el proceso puede acortar la vida del cilindro reparado.
Soluciones hidráulicas y soporte técnico con Rexroth
En Rexroth Hydraulics México ofrecemos soluciones hidráulicas para la distribución, integración, reparación y mantenimiento de cilindros hidráulicos, bombas hidráulicas, válvulas y motores hidráulicos. Si tu cilindro presenta fugas o pérdida de fuerza, nuestro equipo puede asesorarte en su diagnóstico, reparación o mejora.
¿Tu cilindro tiene fuga o perdió fuerza? Lo diagnosticamos
Reparación de cilindros, cambio de sellos, rectificado de vástago y prueba de presión en banco. Llámanos y te decimos si se repara o se reemplaza.
También distribuimos bombas, válvulas y motores Rexroth. Cotiza por el formulario si prefieres por escrito.
Preguntas frecuentes sobre cilindros hidráulicos
¿Cuál es la diferencia entre un cilindro hidráulico de simple efecto y uno de doble efecto?
Un cilindro de simple efecto recibe presión hidráulica en un solo sentido y su retorno depende de la gravedad o de un resorte interno. Un cilindro de doble efecto, en cambio, recibe fluido hidráulico por ambos lados del pistón, lo que permite aplicar fuerza tanto en el avance como en el retroceso, ofreciendo mayor control en aplicaciones de maquinaria pesada.
¿Cómo sé si mi cilindro hidráulico necesita reparación o solo mantenimiento?
Si el cilindro presenta fugas activas de aceite hidráulico, pérdida de fuerza notable o movimiento errático del vástago, generalmente requiere reparación. Si solo se detecta desgaste leve en sellos o suciedad en el fluido sin fallas de funcionamiento, un mantenimiento preventivo con cambio de sellos y fluido puede ser suficiente.
¿Qué herramientas se necesitan para reparar un cilindro hidráulico?
La reparación de un cilindro hidráulico requiere herramientas para desmontaje mecánico, equipo de limpieza para eliminar contaminación del sistema, instrumentos de medición para verificar el estado del vástago y del cilindro barril, y un banco de pruebas de presión para validar el funcionamiento del cilindro una vez reensamblado.
¿Un cilindro hidráulico con fuga siempre debe reemplazarse por completo?
No necesariamente. La mayoría de las fugas se originan en los sellos hidráulicos y pueden resolverse reemplazando estos componentes durante una reparación. El reemplazo completo del cilindro solo es necesario cuando el cilindro barril o el vástago presentan daño estructural que compromete la seguridad del sistema hidráulico.
¿Qué tipos de cilindros hidráulicos existen además de simple y doble efecto?
Además de los cilindros de simple y doble efecto, existen los cilindros telescópicos, que se extienden en varias etapas para alcanzar carreras largas desde un tamaño compacto. También se distinguen por su construcción, como los cilindros soldados, y por los materiales empleados, siendo el acero de alta resistencia el más utilizado para soportar presión hidráulica elevada.
