Aprende todo sobre cómo calibrar una bomba hidráulica



La calibración de una bomba hidráulica es una intervención técnica que determina directamente el rendimiento, la vida útil y la seguridad del sistema completo. Un ajuste de presión incorrecto genera sobrecalentamiento, daño en sellos hidráulicos, pérdida de caudal y, en casos graves, fallas en actuadores o accidentes por sobrepresión. Este artículo cubre el proceso completo: desde identificar cuándo la bomba necesita calibración, hasta verificar que el ajuste fue exitoso.

¿Cuándo necesita calibración una bomba hidráulica?

Antes de intervenir el sistema, es necesario confirmar que el problema tiene origen en la calibración y no en una falla mecánica o en el estado del aceite hidráulico. Actuar sin diagnóstico previo es uno de los errores más costosos en mantenimiento hidráulico.

Los síntomas que indican que una bomba hidráulica puede estar fuera de calibración incluyen:

• Actuadores hidráulicos lentos o sin fuerza: cuando los cilindros o motores no responden a la velocidad ni con la fuerza esperada, el problema puede estar en una presión de trabajo por debajo del rango especificado en el manual del fabricante.
• Caídas repentinas de presión: una lectura inestable en el manómetro hidráulico durante la operación indica que el sistema no mantiene la presión de standby necesaria.
• Temperatura elevada del fluido: si el aceite hidráulico supera los 80 °C de forma recurrente, puede ser consecuencia de una presión de compensación mal ajustada que genera calor por exceso de trabajo.
• Ruido inusual en la línea: un zumbido o traqueteo en la bomba puede indicar cavitación, fenómeno que ocurre cuando la bomba trabaja fuera de sus parámetros de caudal hidráulico y presión.
• Actuadores que no sostienen carga: si los cilindros ceden bajo carga estática, la válvula de alivio puede tener un umbral de apertura menor al requerido por el sistema.

Mantenimiento preventivo vs. correctivo: el ajuste preventivo se realiza en intervalos definidos por el manual del fabricante o tras cambios de aceite hidráulico y filtros. El ajuste correctivo responde a los síntomas anteriores. En ambos casos, el proceso técnico es el mismo; lo que cambia es el punto de partida.

Tipos de bomba hidráulica y su efecto en el procedimiento de calibración

El procedimiento de calibración varía según el tipo de bomba. No todos los equipos tienen los mismos componentes ni los mismos puntos de ajuste:

• Bomba de engranajes: es el tipo más común en maquinaria ligera e industrial de baja complejidad. No cuenta con compensador de desplazamiento variable; su presión máxima se controla únicamente mediante la válvula de alivio del circuito. El margen de calibración es limitado.
• Bomba de paletas: permite ajuste de presión mediante tornillo de ajuste en la válvula compensadora de presión. Es frecuente en sistemas hidráulicos industriales de ciclo continuo.
• Bomba de pistones axiales o radiales (desplazamiento variable): es el tipo más complejo y el que ofrece mayor capacidad de calibración. Incluye válvula compensadora de presión, y en muchos casos válvula load-sensing. Modelos como los de la familia A10V y A4V de Bosch Rexroth pertenecen a esta categoría. La carrera de la bomba (stroke) se regula automáticamente para mantener la presión de trabajo configurada.

Antes de iniciar cualquier ajuste, identificar el tipo de bomba en operación y consultar su manual del fabricante es un paso obligatorio.

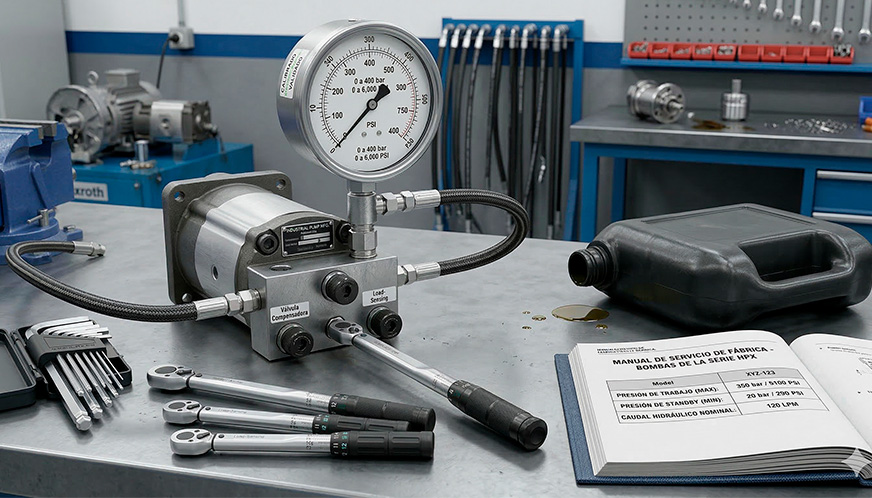

Herramientas y preparación antes de calibrar

Para realizar una calibración correcta se requieren los siguientes instrumentos y materiales:

• Manómetro hidráulico calibrado: rango mínimo recomendado de 0 a 400 bar (o 0 a 6,000 PSI), con conexión al puerto de prueba de la bomba.
• Llaves Allen y llaves de torque: para acceder al tornillo de ajuste de la válvula compensadora y de la válvula load-sensing.
• Recipiente para fluido: en caso de que sea necesario purgar líneas.
• Manual del fabricante del equipo: con los valores de presión de trabajo, presión de standby y caudal hidráulico especificados para el modelo en uso.

El equipo de protección personal (EPP) mínimo recomendado incluye: guantes de trabajo resistentes a fluidos a presión, gafas de seguridad y calzado de seguridad con punta de acero. Una fuga de aceite hidráulico a alta presión representa un riesgo de inyección de fluido, que es una lesión grave.

Condiciones que afectan la calibración

Temperatura del fluido: el ajuste debe realizarse con el sistema en temperatura de operación normal. Calibrar en frío produce lecturas de presión falsas, ya que la viscosidad del aceite hidráulico varía con la temperatura. Un aceite con viscosidad ISO VG 46 se comporta de manera distinta a 20 °C que a 60 °C. Esperar entre 10 y 15 minutos de operación antes de realizar los ajustes definitivos.

Temperatura ambiente: en condiciones de clima cálido o en instalaciones con alta temperatura ambiental, el aceite hidráulico alcanza antes su límite de operación. Esto es relevante especialmente en zonas centro y sur de México, donde la temperatura ambiente eleva la temperatura del fluido con mayor rapidez.

Procedimiento de calibración paso a paso

1. Apagar el sistema y liberar la presión residual de todas las líneas antes de manipular cualquier componente. No iniciar si hay presión activa en el circuito.
2. Consultar los valores de referencia en el manual del fabricante: presión de trabajo máxima, presión de standby y rango de caudal hidráulico del sistema.
3. Conectar el manómetro hidráulico al puerto de prueba de la bomba.
4. Arrancar el sistema sin carga y dejar que el aceite hidráulico alcance temperatura de operación.
5. Localizar la válvula compensadora de presión y, si el equipo lo incluye, la válvula load-sensing. En bombas de desplazamiento variable, la válvula load-sensing se ajusta antes que el compensador principal.
6. Ajustar la válvula load-sensing (si aplica): incrementar o reducir la presión diferencial girando el tornillo de ajuste en pasos de un cuarto de vuelta, monitoreando la lectura en PSI o bar en el manómetro hidráulico.
7. Ajustar la válvula compensadora de presión: establecer la presión máxima del sistema conforme al valor indicado en el manual del fabricante. No superar el límite especificado.
8. Registrar los valores configurados antes y después del ajuste en el historial de mantenimiento del equipo.

Errores frecuentes y sus consecuencias

• Confundir la válvula load-sensing con la válvula compensadora de presión: ambas tienen apariencia similar en algunas bombas. Ajustar la válvula equivocada genera un comportamiento errático del sistema y puede anular la garantía del fabricante.
• Calibrar con el sistema en carga: los actuadores hidráulicos bajo carga alteran la lectura de presión. El ajuste debe realizarse siempre con el sistema en reposo o ciclo vacío.
• No registrar los valores de fábrica antes de modificar: si el ajuste resulta incorrecto, no contar con los valores originales impide restablecer el sistema al estado anterior.
• Exceder la presión máxima del sistema: una sobrepresión sostenida deteriora sellos hidráulicos, mangueras hidráulicas y puede causar falla catastrófica en actuadores.
• Ignorar la cavitación: si el ruido persiste tras el ajuste, no se trata de un problema de calibración sino de caudal insuficiente, filtro hidráulico obstruido o aceite con viscosidad inadecuada.

Verificación posterior a la calibración

Una vez realizado el ajuste, es necesario confirmar que el sistema opera dentro de los parámetros especificados:

1. Activar los actuadores hidráulicos y verificar que responden con la fuerza y velocidad esperadas.
2. Monitorear el manómetro hidráulico durante la operación para confirmar que la presión de trabajo se mantiene estable y no supera el límite configurado.
3. Revisar temperatura del aceite hidráulico tras 10 a 15 minutos de operación continua. Si la temperatura supera los 80 °C, revisar el ajuste de la válvula compensadora de presión.
4. Inspeccionar fugas en conexiones, racores y mangueras hidráulicas. Una fuga indica que la presión de trabajo supera la capacidad de los sellos hidráulicos o que algún componente fue manipulado incorrectamente.
5. Documentar los valores finales en el registro de mantenimiento del equipo: presión de standby, presión de trabajo máxima y caudal hidráulico observado.

Mantenimiento preventivo del sistema hidráulico

La calibración no es un evento aislado. Para mantener el rendimiento de la bomba hidráulica a largo plazo:

• Realizar análisis de aceite hidráulico cada 250 a 500 horas de operación. La presencia de partículas metálicas o agua en el fluido indica desgaste interno que un ajuste de presión no puede resolver.
• Cambiar el filtro hidráulico conforme al intervalo indicado por el manual del fabricante (aproximadamente cada 500 horas en operación continua).
• Verificar la viscosidad del aceite hidráulico (ISO VG 32, VG 46 o VG 68 según el equipo y la temperatura de operación). Un fluido con viscosidad incorrecta invalida cualquier calibración realizada.
• Mantener un registro de mantenimiento con fecha, valores ajustados y condiciones del sistema en cada intervención.



Preguntas frecuentes

¿Con qué frecuencia se debe calibrar una bomba hidráulica? El manual del fabricante establece el intervalo. En ausencia de datos específicos, se recomienda revisar la calibración cada 500 horas de operación o ante cualquiera de los síntomas descritos.

¿Es posible calibrar sin manómetro hidráulico? No. El manómetro hidráulico es el instrumento de referencia obligatorio. Realizar ajustes sin lectura de presión en PSI o bar implica actuar sin criterio técnico y puede generar daños graves al sistema.

¿Qué ocurre si se ajusta la válvula equivocada? En bombas con válvula compensadora y válvula load-sensing, ajustar la válvula incorrecta produce comportamientos erráticos en los actuadores hidráulicos, posible sobrepresión y en muchos casos anulación de la garantía del fabricante.

¿El procedimiento varía según el fabricante de la bomba? Sí. Los valores de presión de standby, presión de trabajo y la ubicación del tornillo de ajuste varían entre fabricantes y modelos. El manual del fabricante es la única fuente válida de referencia para cada equipo.

¿Qué tipo de aceite afecta la calibración? Un aceite hidráulico con viscosidad ISO VG incorrecta, contaminado con agua o con partículas metálicas altera la respuesta del sistema y hace que los valores calibrados no se mantengan durante la operación.
