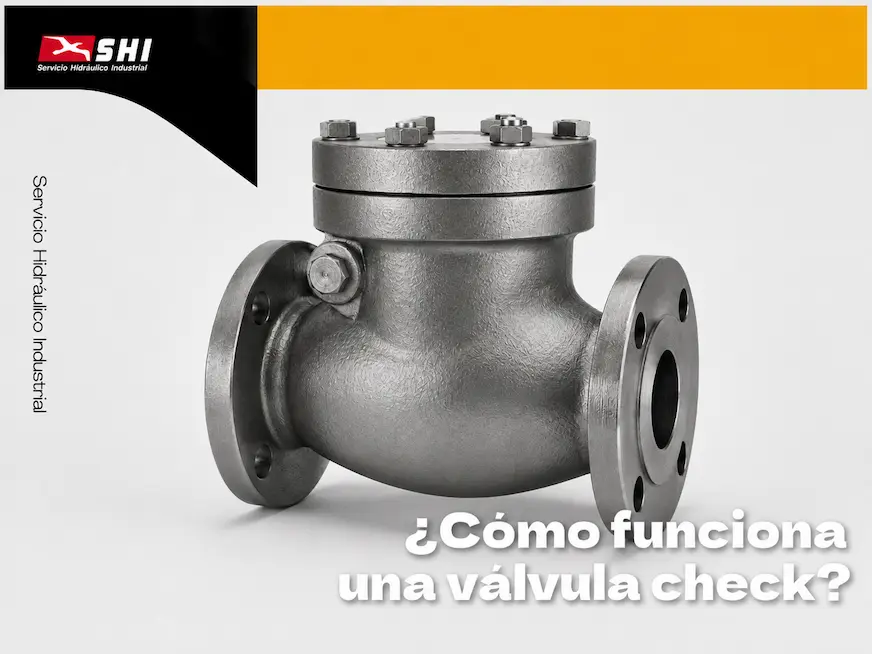

Qué es una válvula check: una válvula check (también llamada válvula antirretorno o de retención) es un dispositivo que permite el paso de un fluido en una sola dirección dentro de un sistema de tuberías, y se cierra automáticamente cuando detecta flujo inverso.
Su función es evitar que el agua o cualquier otro fluido regrese hacia el punto del que salió, protegiendo bombas, tuberías y equipos conectados al sistema

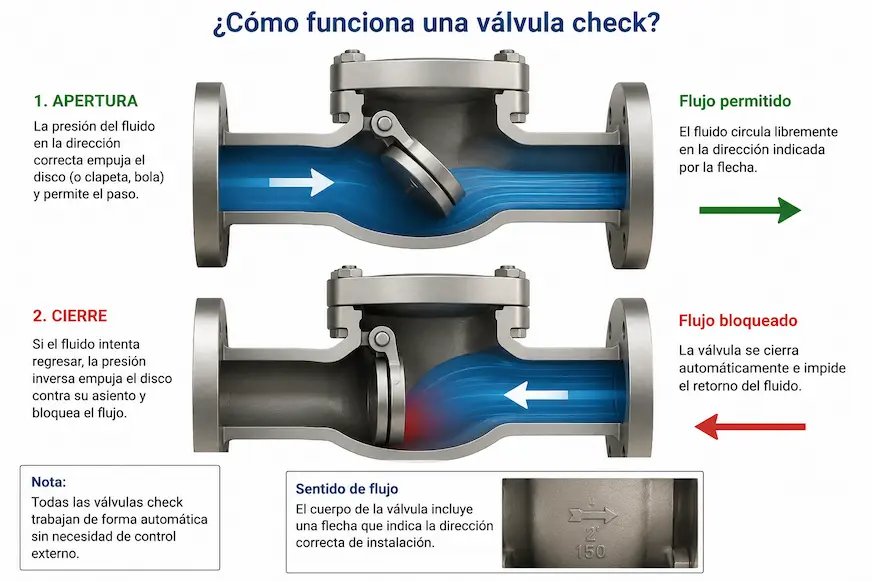

¿Cómo funciona una válvula check?
El funcionamiento de una válvula check se basa en un mecanismo interno que responde a la presión del fluido. Cuando el fluido circula en la dirección correcta, la presión abre el paso interno de la válvula; cuando el flujo intenta regresar en sentido contrario, ese mismo mecanismo interno se cierra y bloquea el retorno. El resultado es un flujo unidireccional dentro del sistema hidráulico.

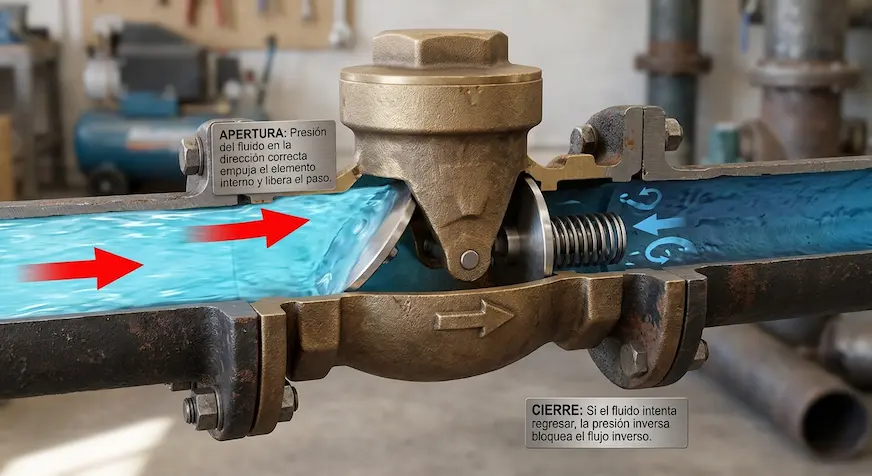

- Apertura: la presión del fluido en la dirección correcta empuja el elemento interno (disco, bola o clapeta) y libera el paso.
- Cierre: si el fluido intenta regresar, la presión inversa o la fuerza de un muelle empujan el elemento interno de vuelta contra su asiento, bloqueando el flujo inverso; este comportamiento es común a todas las válvulas del tipo antirretorno.
- Sentido de flujo: el cuerpo de la válvula check incluye una flecha o marca externa que indica la dirección obligatoria de instalación dentro de la tubería.
Esta operación es completamente automática: la válvula check no requiere accionamiento manual ni control externo para abrirse o cerrarse, ya que responde directamente a la presión del fluido en el sistema.
Tipos de válvula check
Existen distintos tipos de válvulas check según el mecanismo interno que utilizan para permitir o bloquear el flujo. La elección del tipo correcto depende de la presión de trabajo, el sistema hidráulico y los fluidos que se manejen en la instalación.
| Tipo de válvula | Mecanismo | Aplicación recomendada |
| Válvula check de bola | Una bola se desplaza dentro del cuerpo de la válvula; la presión del flujo la separa del asiento para permitir el paso, y la gravedad o la presión inversa la regresa a su posición para el cierre. | Sistemas de baja presión y aplicaciones donde el fluido puede contener partículas. |
| Válvula check de clapeta (disco basculante) | Un disco articulado (clapeta) gira sobre una bisagra; se abre con el flujo directo y se cierra por gravedad o presión inversa contra su asiento. | Tuberías de mayor diámetro en sistemas hidráulicos e industriales. |
| Válvula check de resorte (muelle) | Un muelle mantiene cerrado el elemento interno; se requiere una presión mínima del fluido para vencer la fuerza del resorte y abrir el paso. | Sistemas de alta presión donde se necesita un cierre rápido y hermético para evitar fugas. |
| Válvula check de pistón | Un pistón se desplaza dentro de una cámara guiada, ofreciendo un cierre más controlado y amortiguado frente a cambios bruscos de presión. | Sistemas hidráulicos con variaciones frecuentes de presión y descarga. |
| Válvula check de oscilación | Un disco oscila sobre un eje central, de forma similar a la clapeta, pero con menor pérdida de carga en el flujo directo. | Instalaciones donde se busca minimizar la resistencia al paso del fluido. |
Todas las variantes de válvulas antirretorno comparten el mismo principio: permitir el flujo en un solo sentido y evitar el retorno, aunque la amplia gama de mecanismos disponibles permite adaptar las válvulas check a la presión y al tipo de sistema específico. La elección entre estas válvulas depende también de los fluidos que circulen por la tubería y de si el sistema opera a baja presión o alta presión.
¿Dónde se instala una válvula check?
Las válvulas check se instalan en cualquier punto de un sistema de tuberías donde sea necesario evitar que el fluido regrese hacia el equipo o la fuente de origen. Los casos de uso más comunes incluyen:
- Tinacos y cisternas: se coloca en la línea de descarga de la bomba para impedir que el agua ya almacenada en el tinaco baje de nuevo por la tubería cuando la bomba se apaga.
- Bombas de agua: protege el sistema evitando que el fluido regrese hacia la bomba y provoque un vaciado o daño al motor.
- Calentadores: evita que el agua caliente retorne hacia la línea de agua fría, manteniendo la separación entre ambos circuitos.
- Sistemas hidráulicos industriales: se utiliza en circuitos de presin para mantener el sentido correcto del flujo entre distintas etapas del sistema.
En todos los casos, la instalación debe respetar la flecha de dirección marcada en el cuerpo de la válvula check, ya que una instalación en sentido contrario impide el flujo del fluido a través del sistema. Por eso, al elegir entre las distintas válvulas disponibles en el mercado, conviene confirmar previamente el sentido de flujo requerido por la instalación.
¿Cómo saber si tu válvula check está fallando?
Una válvula check dañada deja de cumplir su función de bloquear el flujo inverso, lo que puede generar daños en bombas y sistemas conectados. Estas señales aplican tanto a válvulas check domésticas como industriales, y las más comunes son:
- Ruido o golpeteo: un sonido de golpe seco al cerrar puede indicar desgaste del mecanismo interno o una presión de cierre inadecuada.
- Vibración en la tubería: ocurre cuando el elemento interno no asienta correctamente y genera un cierre irregular.
- Flujo en reversa: el fluido regresa hacia la fuente o el equipo, señal de que el mecanismo de cierre ya no bloquea el flujo inverso.
- Fugas: presencia de fluido en el cuerpo de la válvula o en las conexiones, generalmente asociada a desgaste del sello o del asiento.
Ante cualquiera de estos síntomas, se recomienda revisar la válvula check como parte del mantenimiento del sistema antes de que la falla afecte a otros componentes.
Vida útil y mantenimiento de la válvula check
La vida útil de una válvula check depende del tipo de mecanismo, la presión de operación del sistema y el fluido que maneje, por lo que no existe un tiempo de vida único aplicable a todos los casos. El mantenimiento preventivo, que incluye la revisión periódica del sello, el asiento y el mecanismo interno, ayuda a detectar desgaste antes de que se presenten fugas o flujo en reversa.
¿Necesitas reemplazar una válvula check en tu equipo?
Te confirmamos modelo, medida y disponibilidad en la llamada. Atención directa en las tres sucursales.
¿Prefieres cotizar por escrito? Envía tu requerimiento por el formulario y te respondemos con el modelo compatible.
Preguntas frecuentes sobre la válvula check
¿Qué pasa si falla la válvula check?
Si la válvula check falla, el fluido puede regresar en sentido contrario dentro del sistema, lo que se conoce como flujo en reversa. Esto puede provocar daño a la bomba, pérdida de presión en el sistema o vaciado del agua almacenada en un tinaco o cisterna. También suele presentarse ruido, vibración o fugas en el punto de instalación.
¿Cuánto tiempo de vida tiene una válvula check?
La vida útil de una válvula check varía según el tipo de mecanismo, la presión del sistema y el fluido que maneje, por lo que no hay un tiempo fijo aplicable a todos los casos. El desgaste del sello o del mecanismo interno con el uso es el factor principal que determina cuándo es necesario reemplazarla.
¿Cómo saber si la válvula check está mala?
Las señales más comunes de que una válvula check está fallando son ruido o golpeteo al cerrar, vibración en la tubería, flujo en reversa del fluido y fugas visibles en el cuerpo de la válvula o en las conexiones. Si se presenta alguno de estos síntomas, conviene revisar el mecanismo interno como parte del mantenimiento del sistema.
¿Por qué se regresa el agua del tinaco?
El agua del tinaco se regresa por la tubería cuando la válvula check instalada en la línea de descarga de la bomba no está cerrando correctamente. La función de esta válvula es justamente evitar que, al apagarse la bomba, el agua ya almacenada en el tinaco baje de nuevo por gravedad hacia el sistema.
¿Dónde se coloca una válvula check?
La válvula check se coloca en el tramo de tubería donde se necesita evitar el retorno del fluido, generalmente en la línea de descarga de una bomba, antes de un tinaco o cisterna, en la salida de un calentador, o en distintos puntos de un sistema hidráulico industrial. Siempre debe instalarse respetando la flecha de dirección marcada en su cuerpo.
